SikaWrap®-231 C

SikaWrap®-231 C

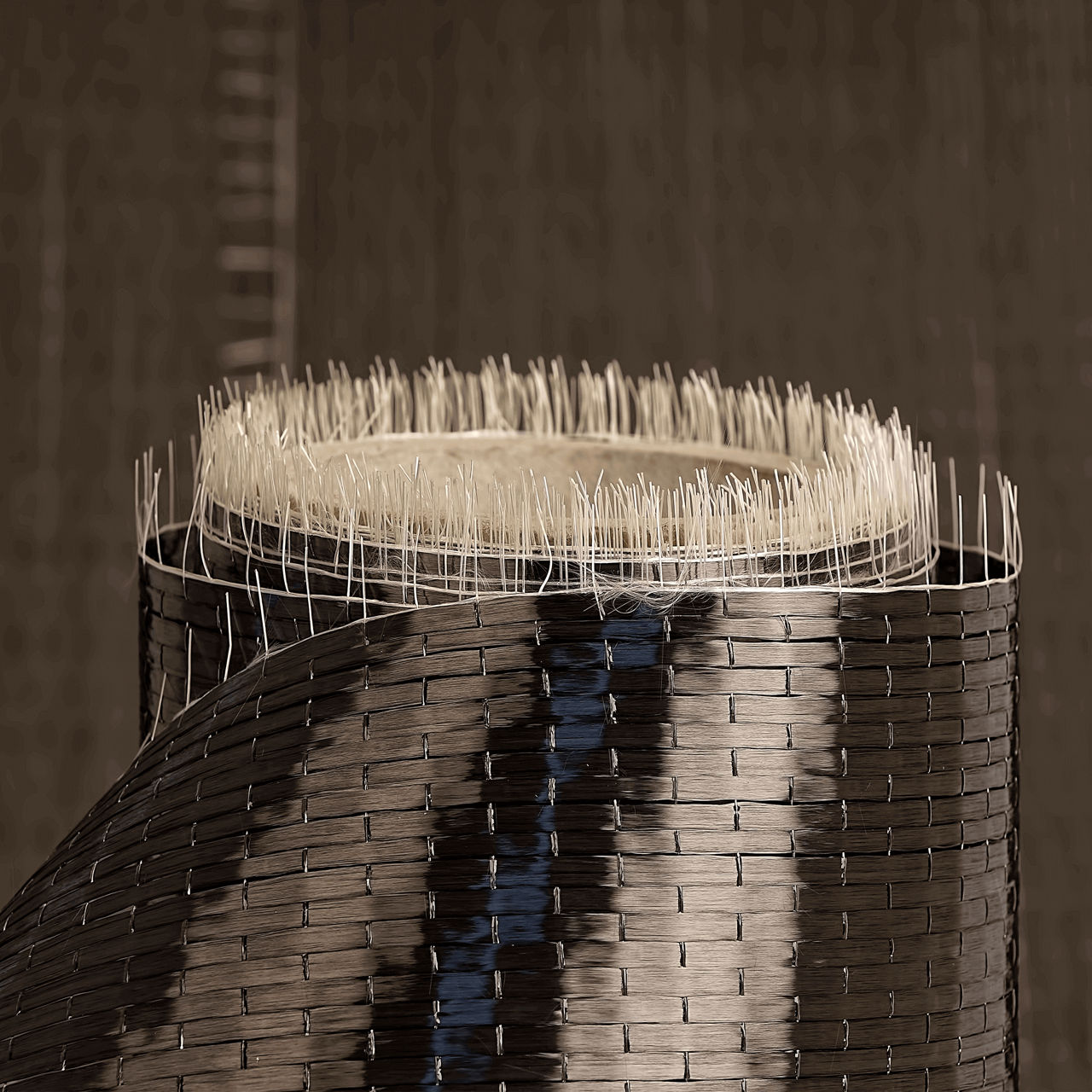

Jednosmjerno tkana tkanina od karbonskih vlakana, konstruisana za strukturna ojačanja kao dio Sika® sistema za ojačanje.

SikaWrap®-231 C je jednosmjerno tkana tkanina od karbonskih vlakana visoke čvrstoće, namijenjena za ugradnju koristeći suhi ili vlažni proces ugradnje.

  • Proizvedeno toplim postupkom tkanja vlakana kako bi održalo tkaninu postojanom
  • Višenamjenska tkanina za korištenje kod raznih vrsta ojačanja
  • Fleksibilan i prilagodljiv za različite površine i geometrije (grede, stubovi, dimnjaci, zidovi, konkave, silosi itd.)
  • Dostupan u različitim širinama za optimalnu upotrebu
  • Mala gustoća za minimalnu dodatnu težinu
  • Ekstremno isplativ u usporedbi s tradicionalnim tehnikama ojačanja
Tehnički list proizvoda Prikaži sve dokumente

Upotreba

Strukturna ojačanja armiranog betona, zidova, ciglenih struktura, drvenih elemenata i struktura, za povećanje nosivosti na savijanje i smicanje, te za:
  • Povećane seizmičke karakteristike zidova od opeke
  • Zamjenjuje čeličnu armaturu koja nedostaje
  • Povećava čvrstoću i duktilnost stubova
  • Povećava nosivost strukturnih elemenata
  • Omogućava promjene u namjeni / prepravke i sanacije
  • Ispravci strukturnog dizajna i / ili  konstrukcijskih nedostataka
  • Povećanje otpornosti na pomake od zemljotresa
  • Pospješivanje vijeka trajanja i trajnosti
  • Strukturna ojačanja s ciljem zadovoljavanja aktualnih standarda


Prednosti

  • Proizvedeno toplim postupkom tkanja vlakana kako bi održalo tkaninu postojanom
  • Višenamjenska tkanina za korištenje kod raznih vrsta ojačanja
  • Fleksibilan i prilagodljiv za različite površine i geometrije (grede, stubovi, dimnjaci, zidovi, konkave, silosi itd.)
  • Dostupan u različitim širinama za optimalnu upotrebu
  • Mala gustoća za minimalnu dodatnu težinu
  • Ekstremno isplativ u usporedbi s tradicionalnim tehnikama ojačanja

Pakovanje

Dužina tkanine po roliŠirina tkanine

1 rola u kartonskoj kutiji

≥ 50 m

300 mm ili 600 mm

Detalji o proizvodu

Održivost / Certifikati / Odobrenja

ODOBRENJA / STANDARDI

  • Poljska: Tehničko odobrenje IBDiM Br. AT/2008-03-0336/1 „Standardne šipke, fitinzi i kompozitne prostirke za armiranje betona sa trgovačkim nazivom: Sika CarboDur® set materijala za jačanje mostovskih konstrukcija.
  • USA: ACI 440.2R-08, Vodič za dizajn i konstrukciju FRP sistema za ojačanje betonskih konstrukcija, Juli 2008
  • UK: Concrete Society Tehnički Izvještaj Br. 55, Vodič za dizajn i konstrukciju FRP sistema za ojačanje betonskih konstrukcija
Informacije o proizvodu

Građevina

Orijentacija vlakana

0° (jednosmjeran)

Osnova

Crna karbonska vlakna 99%

Tkanje

Bijela termoplastična vlakna dobivena toplim postupkom 1%

Tip vlakana

Odabrana karbonska vlakna visoke čvrstoće

Rok trajanja

24 mjeseca od datuma proizvodnje

Uslovi skladištenja

Skladištiti u neoštećenom, originalno zatvorenom pakovanju, u suhim uvjetima pri temperaturama između +5 °C i +35 °C.
Zaštititi od izravnog djelovanja sunčevih zraka.

Gustoća vlakana

1.80 g/cm3

Debljina vlakana

0.129 mm (bazirano na udjelu vlakana)

Površinska gustoća

235 g/m2 ±10 g/m2 (samo karbonska vlakna)

Čvrstoća vlakana na zatezanje

4 900 N/mm2

(ISO 10618)

Modul elastičnosti vlakna pri naprezanju

230 000 N/mm2(ISO 10618)

Izduženje vlakana pri kidanju

1.7 %

(ISO 10618)
Informacije o sistemu

Struktura sistema

Izgradnja i konfiguracija sistema mora biti poštovana tačno kao što je opisana i ne smije se mijenjati.

Ljepljivi temeljni premaz za betonsku podlogu

Sikadur®-330

Impregnacijska / laminirajuća smola

Sikadur®-330 ili Sikadur®-300

Tkanina za strukturna ojačanja

SikaWrap®-231 C

Za detaljne informacije o Sikadur®-330 ili Sikadur®-300, zajedno s detaljima nanošenja smola i postavljanja tkanina, molimo proučiti Sikadur®-330 ili Sikadur®-300 Tehnički list proizvoda i relevantnu Metodu izvođenja.
Tehničke informacije

Nominalna debljina laminata

0.129 mm

Nominalni presjek laminata

129 mm2 po m širine

Čvrstoća laminata na zatezanje

Prosječna

Karakteristična

4 300 N/mm2

3 850 N/mm2

* modifikacija: uzorak od 50 mm
Vrijednosti u uzdužnom smjeru vlakana
Jedan sloj, minimalno 27 uzoraka po nizu ispitivanja

Modul elastičnosti laminata pri naprezanju

Prosječan

Karakterističan
225 kN/mm2210 kN/mm2

ProsječanKarakterističan

225 kN/mm2

200 kN/mm2

* modifikacija: uzorak od 50 mm
Vrijednosti u uzdužnom smjeru vlakana
Jedan sloj, minimalno 27 uzoraka po nizu ispitivanja

Izduženje laminata do pucanja pri naprezanju

1.91 %

(prema EN 2561)
(prema ASTM D 3039)

Otpornost na zatezanje

Prosječna

Karakteristična

555 N/mm

497 N/mm

Krutost pri zatezanju

Prosječna

Karakteristična

29.0 MN/m

27.1 MN/m

29.0 kN/m po ‰ izduženja

27.1 kN/m po ‰ izduženja

Prosječna

Karakteristična

29.0 MN/m

25.8 MN/m

29.0 kN/m po ‰ izduženja

25.8 kN/m po ‰ izduženja

Primjena

Potrošnja

Potrošnja

Suho nanošenje sa Sikadur®-330

Prvi sloj uključujući temeljni premaz

0.8–1.2 kg/m2

Sljedeći slojevi

0.7 kg/m2

Mokro nanošenje sa Sikadur®-300, temeljni premaz Sikadur®-330

Sloj temeljnog premaza

0.4–0.6 kg/m2

Slojevi tkanine

0.6 kg/m2

Molimo proučiti pripadajuću Metodu izvođenja za daljnje informacije.
Koraci primjene

KVALITETA PODLOGE

Minimalna vlačna čvrstoća podloge: 1.0 N/mm2 ili prema specifikacijama projekta statike.
Molimo proučiti Metodu izvođenja za dodatne informacije.

PRIPREMA PODLOGE

Beton mora biti očišćen i pripremljen kako ne bi sadržavao cementno mlijeko i kontaminate, a da istovremeno bude otvorene teksture na površini.
Molimo proučiti pripadajuću Metodu izvođenja za daljnje informacije.
