Sika® CarboDur® M

Sika® CarboDur® M

Pultrudirane trake od karbonskih vlakana za strukturna ojačanja, kao dio Sika® CarboDur® sistema.

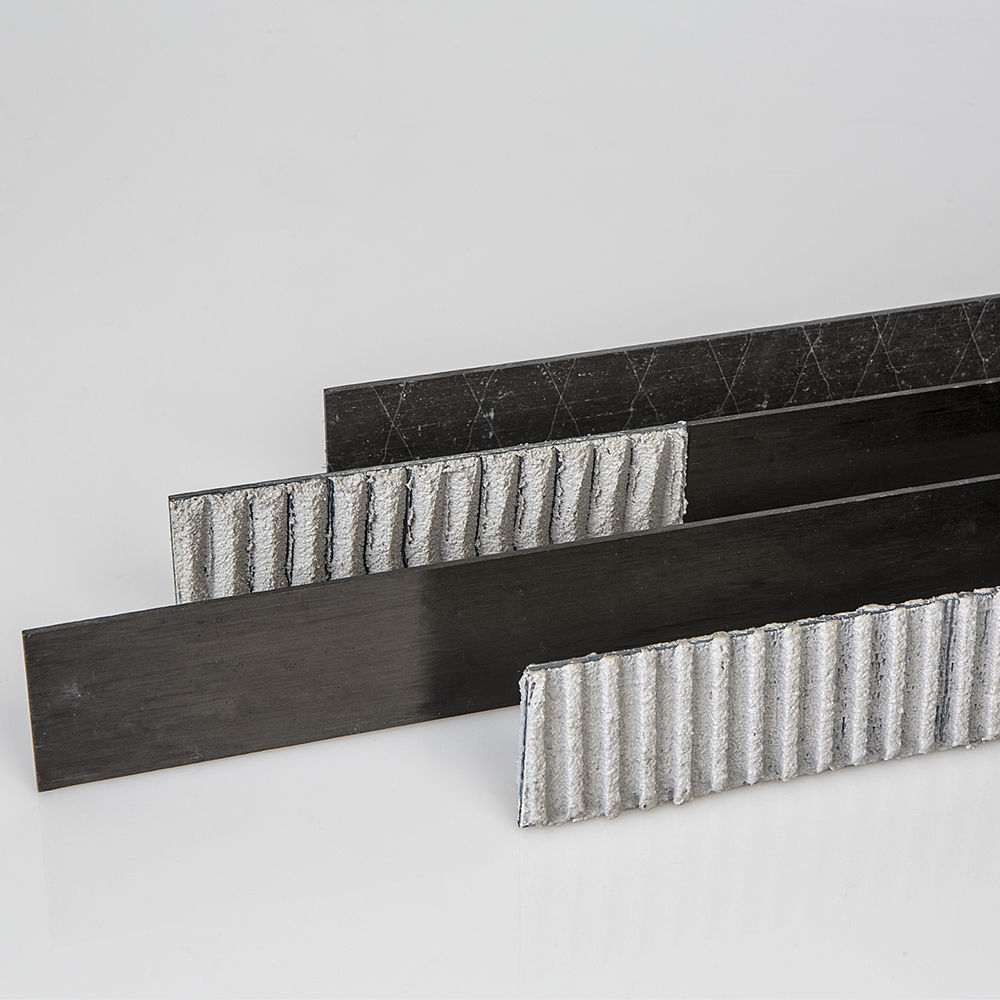

Sika® CarboDur® M trake su pultrudirani polimeri ojačani karbonskim vlaknima (CFRP), namijenjeni za ojačavanje betonskih, drvenih, zidanih, čeličnih i vlaknastih polimernih struktura.
Sika® CarboDur® M trake lijepe se na konstrukciju kao vanjsko vezano ojačanje koristeći ljepilo na bazi epoksidne smole Sikadur®-30 za normalne temperature ili ljepilo na bazi epoksidne smole Sikadur®-30 LP za povišene temperature tokom nanošenja i / ili održavanja.
Za detaljnije informacije o svakom od tih ljepila pogledajte pripadajući Tehnički list proizvoda.

  • Kombinacija vrlo visoke čvrstoće i visoke krutosti
  • Ne korodira
  • Izvrsna izdržljivost i otpornost na zamor materijala
  • Neograničene dužine, nisu potrebni spojevi
  • Mala debljina sistema, jednostavno izvođenje preklopa ili ukrštanja ploča
  • Jednostavan transport (role)
  • Lagane, vrlo jednostavne za primjenu, posebno u podgledu (bez privremenih oslonaca)
  • Minimalna priprema trake, primjenjiva u nekoliko slojeva
  • Glatke ivice bez stršenja vlakana kao rezultat proizvodnje pultruzijom
  • Opširna ispitivanja i odobrenja dostupna su u mnogim zemljama širom svijeta
Tehnički list proizvoda Prikaži sve dokumente

Upotreba

Sika® CarboDur® sistemi koriste se za poboljšanje, povećanje ili popravak performansi i otpornosti konstrukcija za:
Povećanu nosivost:
  • Povećanje nosivosti podnih ploča, greda i dijelova mosta
  • Za ugradnju težih mašina
  • Stabiliziranje vibracijskih struktura
  • Za promjene u namjeni građevine
Oštećenje konstruktivnih elemenata zbog:
  • Pogoršanja izvornih građevinskih materijala
  • Korozije čelične armature
  • Nesreća (udar vozila, zemljotresi, požar)
Poboljšanje upotrebljivosti i trajnosti:
  • Smanjen progib i širina pukotine
  • Smanjenje naprezanja u čeličnoj armaturi
  • Poboljšana otpornost na zamor materijala
Promjenu sistema konstrukcije:
  • Uklanjanje zidova i / ili stubova
  • Uklanjanje dijelova poda i zida radi stvaranja pristupa / otvora
Otpornost na moguće događaje:
  • Povećana otpornost na zemljotrese, udarce ili eksploziju itd.
Popravak nedostataka u projektovanju ili izvođenju kao što su:
  • Nedovoljno / neadekvatno ojačanje
  • Nedovoljna / neadekvatna dubina konstrukcije

Prednosti

  • Kombinacija vrlo visoke čvrstoće i visoke krutosti
  • Ne korodira
  • Izvrsna izdržljivost i otpornost na zamor materijala
  • Neograničene dužine, nisu potrebni spojevi
  • Mala debljina sistema, jednostavno izvođenje preklopa ili ukrštanja ploča
  • Jednostavan transport (role)
  • Lagane, vrlo jednostavne za primjenu, posebno u podgledu (bez privremenih oslonaca)
  • Minimalna priprema trake, primjenjiva u nekoliko slojeva
  • Glatke ivice bez stršenja vlakana kao rezultat proizvodnje pultruzijom
  • Opširna ispitivanja i odobrenja dostupna su u mnogim zemljama širom svijeta

Pakovanje

Isporučuje se u rolama od 250 m u nepovratnim kartonskim kutijama.

Boja

Polimer ojačan karbonskim vlaknima s epoksidnom matricom, crne boje.

Detalji o proizvodu

Održivost / Certifikati / Odobrenja

ODOBRENJA / STANDARDI

  • Slovačka: TSUS, Institut za testiranje i israživanje,
  • Slovačka: Tehničko odobrenje TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap®.
  • Poljska: Tehničko odobrenje ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych
  • Poljska: Tehničko odobrenje IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych

  • Francuska: CSTB - Avis Technique 3/16-875, Sika CarboDur, SikaWrap

  • FIB, Tehnički izvještaj, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
  • SAD: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008.

  • Ujedinjeno Kraljevstvo: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2000.
  • Švicarska: SIA 166, Klebebewehrungen, 2003 /2004.
  • Italija: CNR-DT 200 R1/2013 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures
Informacije o proizvodu

Rok trajanja

Neograničeno, pod uslovom da su ispoštovani uslovi skladištenja.

Uslovi skladištenja

Skladištiti u originalnoj, neotvorenoj, zapečaćenoj i neoštećenoj ambalaži u suhim uslovima na temperaturi do max. +50 ° C. Zaštititi od direktnog Sunčevog djelovanja.

Transport: samo u originalnom pakovanju ili na drugi način adekvatno zaštićen od mehaničkih oštećenja

Gustoća

1.60 g/cm3

Dimenzije

Tip Sika® CarboDur® M

Širina

Debljina

Površina presjeka

514

50 mm

1.4 mm

70 mm2

614

60 mm

1.4 mm

84 mm2

814

80 mm

1.4 mm

112 mm2

91490 mm1.4 mm126 mm2
1014100 mm1.4 mm140 mm2
1214120 mm1.4 mm168 mm2

Zapreminski sadržaj vlakana

> 68%
Informacije o sistemu

Struktura sistema

Opisani slojevi i konfiguracija sistema moraju biti u potpunosti ispunjeni i ne smiju se mijenjati.
Ljepilo za smolu - Sikadur®-30 ili Sikadur®-30 LP.
Strukturno ojačanje - karbonske trake - Sika® CarboDur® M.
Za detaljnije informacije o Sikadur®-30 i Sikadur®-30 LP, zajedno s pojedinostima primjene, pogledati Tehnički list proizvoda Sikadur®-30 ili Sikadur®-30 LP i Metodu izvođenja Sika® CarboDur® Externally bonded Reinforcement Ref: 850 41 05.
Tehničke informacije

Čvrstoća laminata na zatezanje

Srednja vrijednost

3 500 N/mm2

5 % vrijednosti fraktile

3 200 N/mm2

Srednja vrijednost

3 500 N/mm2

5 % vrijednosti fraktile

3 200 N/mm2

Srednja vrijednost

3 500 N/mm2

5 % vrijednosti fraktile

2 890 N/mm2

Vrijednosti u uzdužnom smjeru vlakana

Modul elastičnosti laminata pri naprezanju

Srednja vrijednost

210 000 N/mm2

5 % vrijednosti fraktile

205 000 N/mm2

Srednja vrijednost

210 000 N/mm2

Srednja vrijednost

190 000 N/mm2

Vrijednosti u uzdužnom smjeru vlakana

Izduženje laminata do pucanja pri naprezanju

Srednja vrijednost

1.7 %

Vrijednosti u uzdužnom smjeru vlakana

Temperatura kristalizacije

>100 °C

(EN 61006)



Primjena

Potrošnja

Potrošnja

Širina Sika® CarboDur® M trake

Uobičajena potrošnja

Sikadur®-30*

50 mm

0.20 − 0.28 kg/m

60 mm

0.24 − 0.32 kg/m

90 mm0.40 − 0.56 kg/m
100 mm0.44 − 0.64 kg/m
120 mm0.45 − 0.80 kg/m

*Napomena: Potrošnja je samo za standardnu primjenu. Grube ili neravne površine podloge, ukrštanja ploča, gubitak i rasap mogu dovesti do veće potrošnje ljepila, i do 20%.
Koraci primjene

KVALITETA PODLOGE

Sika® CarboDur® trake izvana lijepljene za betonske podloge

Preporučena minimalna pull-off čvrstoća betona nakon pripreme površine:

  •      Srednja vrijednost: 2,0 N / mm2
  •      Minimum: 1,5 N / mm2


Učinkovita pull-off čvrstoća betona nakon pripreme površine mora se provjeriti.
Ako je čvrstoća izvlačenja betona ispod utvrđenih minimalnih zahtjeva, na raspolaganju su alternativna Sika rješenja:

  •      CarboDur® nanosi se u šupljine unutar zaštitnog sloja betona, odnosno ojačanje blizu površine (NSM)
  •      SikaWrap® tkanine: molimo pogledajte Tehnički list proizvoda za SikaWrap® tkanine


Beton mora općenito biti stariji od 28 dana (ovisno o uslovima sušenja i vrsti betona itd.)


Sika® CarboDur® izvana lijepljene za ostale podloge
Za nanošenje CarboDur® traka na sve ostale podloge (opeka, kamen, čelik, drvo, polimer ojačan vlaknima i sl.) proučiti Metodu izvođenja Sika® CarboDur® Externally Bonded Reinforcement Ref: 850 41 05. Kontaktirati Sika Tehnčku službu za detaljnije savjete.

PRIPREMA PODLOGE

Beton mora biti očišćen i pripremljen kako bi se postigla otvorena tekstura površine, bez cementnog mlijeka i bez kontaminata.
Molimo proučiti Metodu izvođenja Sika® CarboDur® Externally Bonded Reinforcement Ref: 850 41 05.
