Sikaplan® TM-15

Polimerna FPO/TPO membrana za hidroizolaciju krovova

Sikaplan® TM-15 (debljina 1,5 mm) je višeslojna, sintetička krovna vodonepropusna traka armirana poliesterskim pletivom na bazi fleksibilnih poliolefina (FPO/TPO) vrhunske kvalitete i koja sadrži stabilizatore UV zraka i usporivača vatre prema EN 13956. Sikaplan® TM-15 je vrućim zrakom zavariva krovna membrana formulisana za neprohodne krovove i namijenjena za upotrebu u klimatskim uvjetima Europe.

  • Otpornost na UV zrake
  • Otpornost na trajno djelovanje vjetra
  • Otpornost na udarce i grad/tuču
  • Otpornost na konvencionalne vremenske utjecaje
  • Otpornost na mikro-organizme

  • Kompatibilan sa starim bitumenom
  • Zavarivanje vrućim zrakom
  • Nije potrebna oprema za zavarivanje otvorenim plamenom
Tehnički list proizvoda Prikaži sve dokumente

Upotreba

Hidroizolirajuća membrana za:
  • Mehanički pričvršćene krovne sustave

Prednosti

  • Otpornost na UV zrake
  • Otpornost na trajno djelovanje vjetra
  • Otpornost na udarce i grad/tuču
  • Otpornost na konvencionalne vremenske utjecaje
  • Otpornost na mikro-organizme

  • Kompatibilan sa starim bitumenom
  • Zavarivanje vrućim zrakom
  • Nije potrebna oprema za zavarivanje otvorenim plamenom

Pakovanje

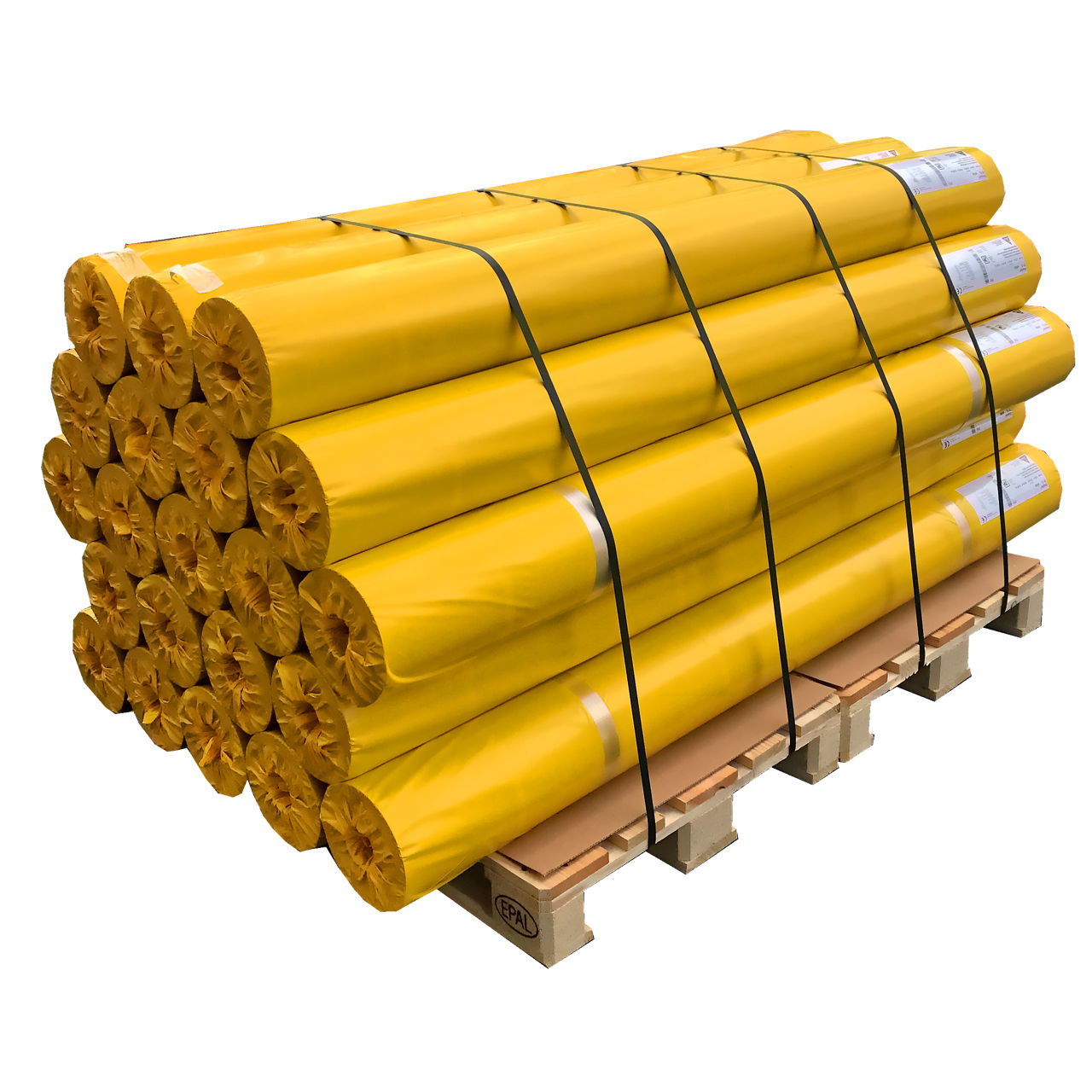

Sikaplan® TM-15 standardne role su zasebno zamotane u žutu PE foliju.

Jedinica pakovanja:

vidi cjenovnik

Dužina role:

20,00 m

Širina role:

2,00 m

Težina role:

64,00 kg

Boja

Površina:mat

Boja:

Gornja površina:

bijela (približno RAL 9016)

svjetlo siva (približno RAL 7035)

Donja površina:crna

Detalji o proizvodu

Održivost / Certifikati / Odobrenja

INFORMACIJE O UTICAJU NA OKOLINU

  • Usklađenost sa LEED v4 SSc 5 (Opcija 1): Smanjenje toplotnog ostrva - krov
  • Usklađenost sa LEED v4 MRc 3 (Opcija 2): Formuliranje i optimizacija proizvoda u građevini - Porijeklo sirovina
  • Usklađenost sa LEED v4 MRc 4 (Opcija 2): Formuliranje i optimizacija proizvoda u građevini - Sastav proizvoda
  • Usklađenost sa LEED v2009 SSc 7.2 (Opcija 1): Efekat toplotnog ostrva - krov
  • Usklađenost sa LEED v2009 MRc 4 (Opcija 2): Udio recikliranog materijala

ODOBRENJA / STANDARDI

  • CE znak i Izjava o svojstvima prema EN 13956 - Polimerne membrane FPO/TPO za hidroizoliranje krovova
Informacije o proizvodu

Hemijska osnova

Fleksibilni poliolefini (FPO/TPO)

Rok trajanja

5 godina od datuma proizvodnje.

Uslovi skladištenja

Proizvod mora biti skladišten u originalnom neotvaranom i neoštećenom zatvorenom pakovanju u suhim uvjetima i temperaturi između + 5 °C i + 30 °C. Skladištiti u horizontalnom položaju. Ne slagati palete sa rolama jednu na drugu, niti na nju slagati druge proizvode, za vrijeme transporta ili skladištenja. Pogledati informacije na deklaraciji.

Deklaracija proizvoda

EN 13956 - Polimerne membrane za hidroizoliranje krovova

Vidljivi nedostaci

Zadovoljava

(EN 1850-2)

Dužina

20 m (- 0 % / + 5 %)

(EN 1848-2)

Širina

2 m (- 0,5 % / + 1 %)

(EN 1848-2)

Efektivna debljina

1,50 mm (- 5 % / + 10 %)

(EN 1849-2)

Pravoća

≤  30 mm

(EN 1848-2)

Ravnoća

≤  10 mm

(EN 1848-2)

Masa po jedinici površine

1,60 kg/m² (- 5 % / + 10 %)

(EN 1849-2)
Informacije o sistemu

Struktura sistema

Slijedeći proizvodi se moraju koristiti ovisno o sistemu krova:

  • Sarnafil® T 66-15 D membrana za obradu detalja
  • Sarnafil® TS 77 membrana
  • Sarnafil® T lim
  • Sarnafil® T špaga
  • Sarnabar® / Sarnafast®
  • Sarnafil® T Prep / Sarnafil® T Wet Task Set
  • Sarnacol® T 660
  • Solvent T 660
  • Sarnafil® T čistač

Dostupna je široka paleta pomoćnih proizvoda e.g. gotovi elementi, krovni slivnici, preljevi, hodne staze ali i dekorativni profili.

Kompatibilnost

Sikaplan® TM-15 može se ugraditi na sve tipove toplotne izolacije i odgovarajuće izravnavajuće slojeve za krovove. Nije potreban dodatni razdjelni sloj. Sikaplan® TM-15 je pogodan za ugradnju na postojeću, pažljivo očišćenu, izravnatu bitumensku podlogu, npr. sanacija starog ravnog krova. Promjene boje na površini membrane se mogu pojaviti u slučaju direktnog kontakta sa bitumenom.
Tehničke informacije

Otpornost na udarce

tvrda podloga

≥ 600 mm

mekana podloga

≥ 800 mm

Otpornost na vremenske neprilike

tvrda podloga

≥ 18 m/s

fleksibilna podloga

≥ 28 m/s

Otpornost na statičko opterećenje

mekana podloga

≥ 20 kg

tvrda podloga

≥ 20 kg

Zatezna čvrstoća

uzdužno (md)1)

≥ 900 N/50 mm

poprečno (cmd)2)

≥ 900 N/50 mm

1) md = smjer zavarivanja
2) cmd = okomito na smjer zavarivanja

Izduženje

uzdužno (md)1)

≥ 13 %

poprečno (cmd)2)

≥ 13 %

1) md = smjer zavarivanja
2) cmd = okomito na smjer zavarivanja

Stabilnost dimenzija

uzdužno (md)1)

≤ |0,5| %

poprečno (cmd)2)

≤ |0,2| %

1) md = smjer zavarivanja
2) cmd = okomito na smjer zavarivanja

Čvrstoća na kidanje

uzdužno (md)1)

≥ 250 N

poprečno (cmd)2)

≥ 250 N

1) md = smjer zavarivanja
2) cmd = okomito na smjer zavarivanja

Otpornost spoja na ljuštenje

Oblik sloma: C, nema sloma na spoju

(EN 12316-2)

Otpornost spoja na smicanje

≥ 500 N/50 mm

(EN 12317-2)

Savitljivost pri niskim temperaturama

≤ - 25 °C

(EN 495-5)

Vanjska vatrootpornost

BKROV (t1) < 20 °

(ENV 1187)

(EN 13501-5)

Reakcija na vatru

Klasa E

(EN ISO 11925-2, klasifikacija prema EN 13501-1)

Učinak tekućih hemikalija uključujući vodu

Na zahtjev

(EN 1847)

Izloženost bitumenu

Zadovoljava3)

(EN 1548)

3) Sikaplan® TM je kompatibilan sa starim bitumenom

Otpornost na UV izloženost

Zadovoljava (> 5000 h / nagib 0)

(EN 1297)

Vodonepropusnost

Zadovoljava

(EN 1928)

Solarna refleksija

Boja

Početna

Nakon 3 godine

Institut

bijela

0.890.89Intertek

Toplotna emisija

Boja

Početna

Nakon 3 godine

Institut

bijela

0.890.89Intertek

Indeks solarne refleksije

Boja

Početna

Nakon 3 godine

Institut

bijela

10083Intertek

CRRC ispitani proizvodi su navedeni u Cool Roof Rating Council (CRRC) bazi podataka.

USGBC LEED Ocjena

Boja

Početna

Nakon 3 godine

bijelaSRI > 82SRI > 64

U skladu je sa minimalnim zahtjevima LEED V4 SS credit 5 opcija 1 Redukcija toplotnog ostrva - krov.

Primjena

Informacije o primjeni

Temperatura zraka u prostoru

- 15 °C min. / + 60 °C maks.

Temperatura podloge

- 25 °C min. / + 60 °C maks.


Koraci primjene

PRIBOR

Zavarivanje preklopa

Električna oprema za zavarivanje vrućim zrakom, kao ručni uređaj za zavrivanje sa tvrdim valjkom, ili automatski uređaj za zavarivanje sa kontrolisanom temperaturnom zraka minimalno 600 °C.

Preporučeni tip opreme:
Ručno: Leister Triac
Automatsko : Leister Varimat
Polu-automatsko: Leister Triac Drive

KVALITETA PODLOGE

Površina podloge mora biti jednolika, glatka, bez oštrih izbočina, itd. Sikaplan® TM-15 se more razdvojiti od nekompatibilne podloge / materijala sa odgovarajućim razdjelnim slojem kako bi se spriječilo ubrzano starenje. Podloga mora biti kompatibilna sa membranom, otporna na otapala, čista, suha i bez masti i prašine. Metalne podloge se moraju odmastiti sa Solvent T 660 prije nanošenja ljepila.

UGRADNJA

Postupak ugradnje
Pogledati prethodno dodatnu dokumentaciju, kao i odgovarajući Method Statement i priručnik za ugradnju.
Postupak pričvršćenja - općenito
Hidroizolirajuća membrana se ugrađuje postupkom slobodnog polaganja (bez zatezanja membrane) i mehaničko pričvršćenje na preklopima ili u površini membrane. Preklopi se zavaruju vrućim zrakom sa specijalnim uređajima.
Postupak pričvršćenja-Tačkasto pričvršćenje
Sikaplan® TM-15 se mora uvijek ugraditi pod pravim uglom u odnosu na površinu krova. Sikaplan® TM-15 se pričvršćuje vijcima i pločicama/tubama duž označene linije, 35 mm od ruba membrane. Sikaplan® TM-15 ima preklope 120 mm. Razmak pričvršćenja je u skladu sa Sika kalkulacijom za aktuelni projekat. Na istacima i na svim prodorima, membrana se mora učvrstiti sa dodatnim vijcima i pločicama/tubama. Tako štitite Sikaplan® TM-15 krovnu membranu od trganja i čupanja uslijed djelovanja vjetra.
Postupak zavarivanja
Preklopi se moraju zavarivati električnim uređajem sa vrućim zrakom. Parametri zavarivanja, koji uključuju temperaturu, brzinu uređaja, dotok zraka, pritisak i postavke uređaja, moraju se procijeniti, prilagoditi i provjeriti na mjestu ugradnje, ovisno o tipu opreme i klimatskim uvjetima prije postupka zavarivanja.
Provjera zavarenog spoja
Preklopi se moraju mehanički provjeriti koristeći odvijač ili čeličnu iglu, kako bi se osigurao integritet / dovršenost postupka zavarivanja. Sve nepravilnosti se moraju popraviti vrućim zavarivanjem.
