Sikaplan® WP 1100-20 HL

Sikaplan® WP 1100-20 HL

HIDROIZOLACIJSKA PVC MEMBRANA ZA TEMELJNE KONSTRUKCIJE I TUNELE

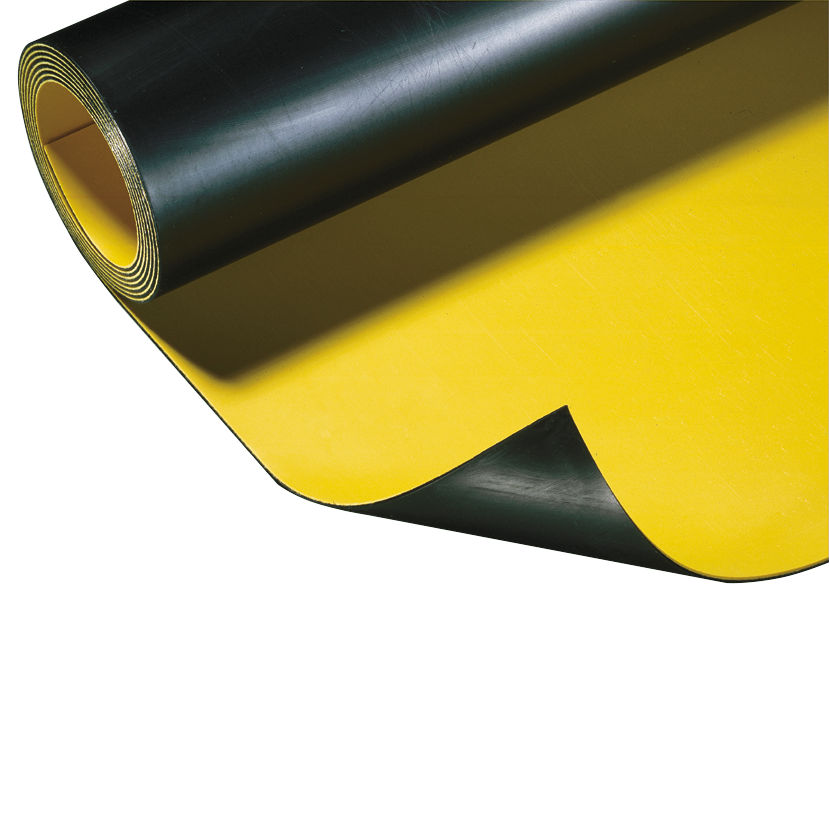

Sikaplan® WP 1100-20 HL je elastična, homogena hidroizolacijska membrana sa signalnim slojem, na bazi polivinilhlorida (PVC-P) premium kvaliteta.

  • Visoka otpornost na starenje
  • Na bazi sirovina konzistentne kvalitete
  • Bez DEHP (DOP) plastifikatora
  • Sa signalnim slojem za detekciju oštećenja
  • Optimalne fleksibilnosti, zatezne čvrstoće i višeosnog rastezanja
  • Elastično ponašanje materijala
  • Visoke otpornosti na mehaničke utjecaje
  • Fleksibilno na niskim temperaturama

  • Pogodno za kontakt s kiselom mekom vodom i u alkalnom okruženju
  • Otporno na prodor korijenja i mikroorganizme
  • Optimizirane ugradivosti, toplotno zavariva
  • Može se ugraditi na vlažne i čak mokre površine
  • Privremene UV stabilnosti tokom ugradnje
  • Samogasivo u vatri
Tehnički list proizvoda Prikaži sve dokumente

Upotreba

Hidroizolacija tunela i podzemnih građevina protiv prodora vode.

Prednosti

  • Visoka otpornost na starenje
  • Na bazi sirovina konzistentne kvalitete
  • Bez DEHP (DOP) plastifikatora
  • Sa signalnim slojem za detekciju oštećenja
  • Optimalne fleksibilnosti, zatezne čvrstoće i višeosnog rastezanja
  • Elastično ponašanje materijala
  • Visoke otpornosti na mehaničke utjecaje
  • Fleksibilno na niskim temperaturama

  • Pogodno za kontakt s kiselom mekom vodom i u alkalnom okruženju
  • Otporno na prodor korijenja i mikroorganizme
  • Optimizirane ugradivosti, toplotno zavariva
  • Može se ugraditi na vlažne i čak mokre površine
  • Privremene UV stabilnosti tokom ugradnje
  • Samogasivo u vatri

Pakovanje

Veličina role

2.20 m (širina) × dužina role 20 m ili individualno kako je specificirano

Boja

Površina

glatka

Boja

signalni sloj: žuto

donji sloj: tamno sivo

Detalji o proizvodu

Održivost / Certifikati / Odobrenja

ODOBRENJA / STANDARDI

  • 'Polimerna geosintetička membrana/barijera za upotrebu kao barijera za tekućine pri izgradnji tunela i podzemnih građevina. ' prema EN 13491,  ovjereno od strane prijavljenog tijela za nadzor fabričke kontrole 1213, certifikat o usklađenosti fabričke kontrole proizvodnje 1213-CPR-028 i priložen CE oznakom.
  • „Savitljive hidroizolacijske trake  – Polimerne trake za zaštitu od vlage i vode iz tla'' prema EN 13967, ovjereno od strane prijavljenog tijela za nadzor fabričke kontrole 1213, certifikat o usklađenosti fabričke kontrole proizvodnje 1213-CPD-029 i priložen CE oznakom.
  • Certifikat o okolišnoj sigurnosti BBodSchV / M GeokE
Informacije o proizvodu

Rok trajanja

Rok trajanja od 5 godina od datuma proizvodnje, ako se pravilno čuva u neoštećenom, neotvorenom, originalno zatvorenom pakovanju.

Uslovi skladištenja

Role se moraju čuvati u originalnom pakovanju, u vodoravnom položaju i na hladnom i suhom. Moraju biti zaštićene od direktne sunčeve svjetlosti, kiše, snijega i leda itd. Nemojte slagati palete rola jednu na drugu tokom prijevoza ili skladištenja.

Efektivna debljina

2.00 (-5 / +10 %) mm uključujući signalni sloj

(EN 1849-2)

Masa po jedinici površine

2.56 (-5 / +10 %) kg/m2

(EN 1849-2)
Informacije o sistemu

Struktura sistema

Pomoćni proizvodi:

  • Sikaplan® WP Disc
  • Sikaplan® W Felt PP
  • Sikaplan® W Tundrain
  • Sikaplan® WP Protection Sheets
  • Sika Vodene brtve® WP za formiranje kasetnog sistema, hidroizolacija spojeva betona i pričvršćenje/ završetak na betonu.
  • Sikaplan® WP Tape
Tehničke informacije

Zatezna čvrstoća

17.0 (± 2.0) N/mm2 (uzdužno)(ISO 527)(EN 12311-2)
16.0 (± 2.0) N/mm2 (poprečno)

Snaga rasprskavanja

≥ 80 % (D=1.0 m)

(EN 14151)

Otpornost na statičko bušenje

2.35 (± 0.25) kN

(EN ISO 12236)

Otpornost na udarce

Vodonepropusno pri 750 mm visne pada (500 g pad težine, Metoda A)

(EN 12691)

Čvrstoća pri dugotrajnom pritisku

Vodonepropusno pri at 7.0 N/mm2 (50 h)

(slično kao SIA V280/14)

Savitljivost pri niskim temperaturama

Nema pucanja pri - 20 °C

(EN 495-5)

Promjena dimenzija nakon zagrijavanja

promjena dimenzija

< 2.0% (uzdužno/ poprečno)

Otpornost na oksidaciju

Promjene izduženja

≤ 10 %

Promjena u zateznoj čvrstoći

≤ 10 %

Ponašanje nakon skladištenja u toploj vodi

Promjene zatezne čvrstoće

< 20 % (uzdužno / poprečno)

Promjene u izduženju

< 20 % (uzdužno / poprečno)

Promjene mase

< 4 %

Promjene mase

< 10 %

Hemijska otpornost

Saturirana vapnena voda (bistra kalcijeva baza) (test tekućina 2)

Smanjenje zatezne čvrstoće i izduženja≤  20 %

5–6 % Sumporna kiselina (test tekućina 3)

Smanjenje zatezne čvrstoće i izduženja

≤ 20 %

Savitljivost pri niskim temperaturama

Nema pucanja pri -20 °C

Mikrobiološka otpornost

Promjene zatezne čvrstoće

≤ 15 %

promjene u izduženju

≤ 15 %

Reakcija na vatru

Klasa E

(EN 13501–1)

(EN ISO 11925–2)

Ponašanje nakon toplotnog zavarivanja preklopa

Otpornost na smicanje zavarenog spoja

Pucanje se dešava izvan spoja

Otpornost na čupanje zavarenog spoja

≥ 6.0 N/mm

Radna temperatura

-10 °C / +35 °C maks.

Maksimalna temperatura okoline za tekućine

+35 °C

Primjena

Informacije o primjeni

Temperatura zraka u prostoru

+5 °C min.
Koraci primjene

KVALITETA PODLOGE

In-situ beton: Čist, čvrst i suh, homogen, bez ulja i masti, prašine i rastresitih ili lomljivih čestica.
Špricani beton: Profil površine špricanog betona ne smije prelaziti omjer dužine i dubine od 5: 1 i njegovog min. radijus mora biti 20 cm. Površina špricanog betona ne smije sadržavati lomljene agregate. Svako curenje mora biti zaptiveno sa Sika® vodootpornim malterom ili drenirano Sika® FlexoDrain sistemom. Ako je potrebno postignuti željeni profil / površinu, nanesite na površinu sloj  fino prskanog betona min. debljina 3-5 cm i promjer agregata ne veći od 8 mm. Čelik (nosači, armaturna mreža, sidra itd.) također mora biti obložen sa najmanje 4 cm fino prskanog betona. Površina špricanog betona mora biti čista (bez labavog kamenja, eksera, žica itd.).
Polipropilenski geotekstil (≥ 500 g / m2) ili kompatibilni drenažni sloj također se moraju ugraditi prije postavljanja Sikaplan® WP 1100-20 HL membrane.
